Alimentation de secours pour une usine de traitement du phosphate à El Jadida (Maroc)

Le projet a été conçu pour l’une des plus importantes entreprises du secteur de l’ingénierie et de la construction basée à Marseille (France).

Situé sur la côte atlantique, à 80 km de la ville de Casablanca et à 17 km d’El Jadida, se trouve le complexe industriel de Jorf Lasfar, l’usine de traitement des phosphates à laquelle Genesal Energy a fourni une alimentation de secours sous la forme de trois groupes électrogène spéciaux.

L’usine, dont les installations occupent 1 700 hectares, est entrée en production en 1986 et ses chiffres sont spectaculaires : elle a par exemple doublé la capacité de récupération des phosphates, produisant chaque année deux millions de tonnes de P2O5 sous forme d’acide phosphorique.

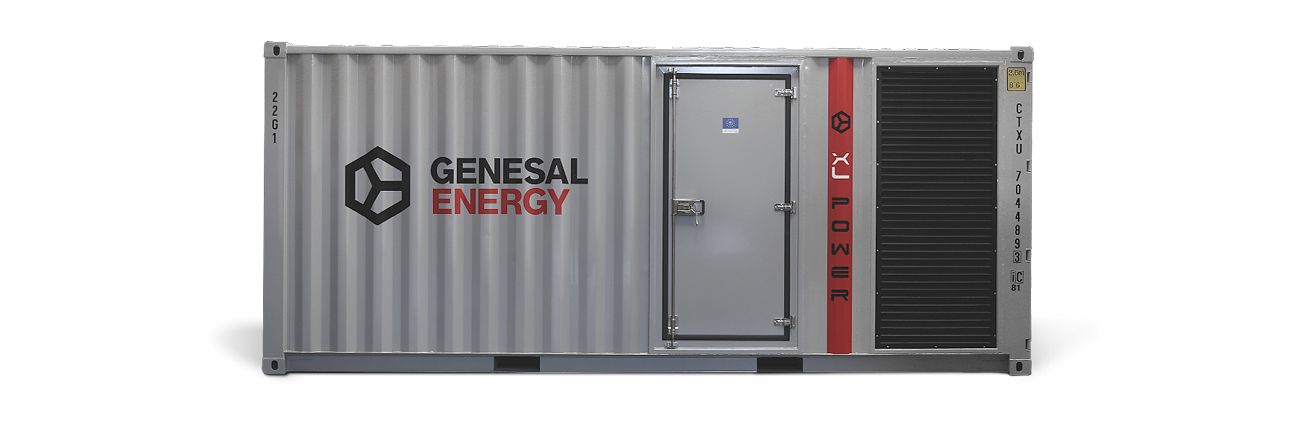

Genesal Energy a équipé cette installation marocaine complexe avec d’alimentation indépendant avec d’unités extérieures identiques (trois unités conteneurisées 660V 50Hz avec système de contrôle) conçues pour fonctionner en parallèle les unes avec les autres ou pour alimenter les charges individuellement. Cinq commutateurs forment le système d’inversion de source.

  • OÙ :

    AU MAROC

  • BESOIN DU CLIENT :

    Répondre à la demande du client était une priorité et le client souhaitait alimenter l’installation de deux manières différentes. Genesal a conçu les options suivantes :

    1. Alimenter l’ensemble de l’installation avec les groupes électrogènes provenant d’un panneau de connexion entrant dans celle-ci.
    2. Division de l’alimentation électrique entre les groupes et deux panneaux d’alimentation de la centrale.

    De cette façon, les groupes sont capables en mesure d’alimenter un seul branchement avec les deux groupes, mais si le client souhaite alimenter les deux branchements, cela fonctionne également.

En detail

Comme pour tous les groupes électrogènes de secours Genesal, le système de contrôle conçu pour l’usine de traitement des phosphates a été étudié dans les moindres détails :

  •  Si les groupes sont en fonctionnement, ils peuvent être synchronisés, aussi bien avec l’interrupteur de sortie de chaque groupe qu’avec l’interrupteur de couplage, ce qui réduit le nombre d’opérations de commutation en cas d’interversion des différents schémas de fonctionnement.
  • Si un groupe électrogène est arrêté, son disjoncteur de sortie n’est pas autorisé à commuter afin d’éviter tout dommage dû à l’entrée de puissance provenant de barres omnibus externes.
  • Si le client n’indique pas qui peut alimenter un tableau branchement, le disjoncteur d’alimentation n’est pas autorisé à être fermé ou en mode manuel pour éviter les courts-circuits dus à une tension externe à l’ensemble des groupes électrogènes.

Données techniques

  • Puissance apparente (PRP) : 800 kVAS
  • Puissance apparente (STP) : 880 kVAS
  • Tension : 660 V
  • Fréquence : 50 HZ
  • RPM : 1.500 RPM
  • Dimensions : 6058x2438x2591 mm
  • Poids : 9.091 kg
